广播风暴的根源，是一个永远不会“死”的帧

一、问题提出：一条“好心”的冗余链路，放倒了整张网

先看一个真实场景。

某网络原本结构很简单：5 台接入交换机，各自单上联到一台汇聚交换机，汇聚再上联核心。运行多年，相安无事。

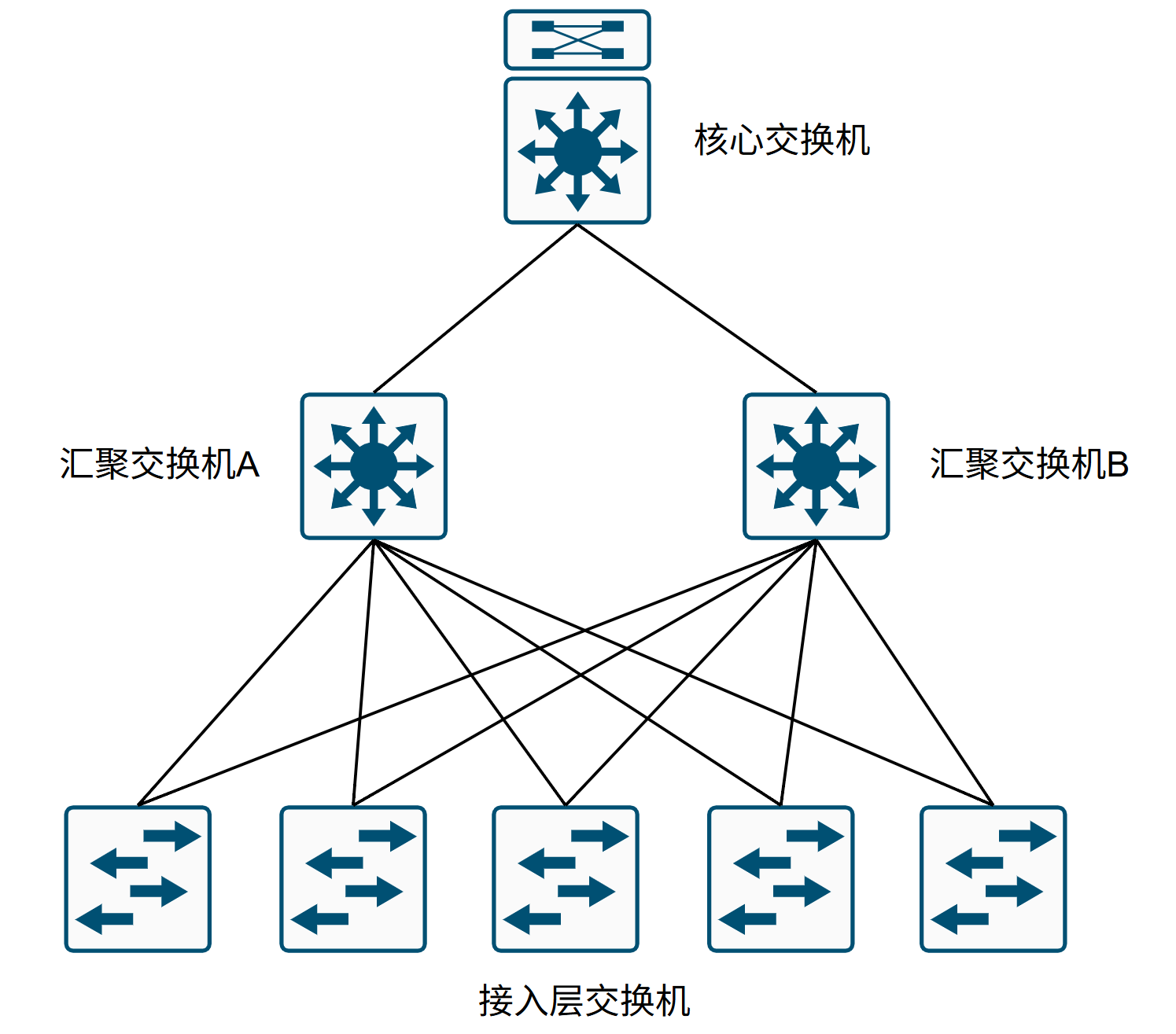

后来出于冗余考虑，新增了一台汇聚交换机 B。为了“双保险”，每台接入交换机都改成双上联：一条连原来的汇聚 A，一条连新的汇聚 B。两台汇聚各自单上联到核心。拓扑变成了这样：

割接完成，几分钟后，全网瘫痪：ping 时通时不通，业务全断，交换机管理口卡到登不进去，好不容易登上一台，CPU 100%。

凭直觉判断：环路了。可是问题来了，环在哪？ 两台汇聚之间没有连线，汇聚层内部无环；接入交换机彼此也不互联，接入层内部也无环。逐层横着找，哪一层都没环。

症结在于：环路不是某一层、某一台设备的属性，它是一条首尾相接的闭合路径。

任取一台接入交换机出发：

接入 → 汇聚 A → 核心 → 汇聚 B → 回到接入。

一个完美的菱形闭环。5 台接入交换机，就是 5 个这样的菱形，共用“汇聚 A、核心、汇聚 B”这个顶部。

新增汇聚 B 之前，顶部虽然连着，但底部没有会合点，整张网是一棵树；接入一改双上联，底部也接通了，菱形合拢，环路诞生。

那么下一个问题就来了：为什么一条闭合路径，能让整张网在秒级瘫痪？ 这才是本文真正要讲的。而所有答案，都藏在一个容易被忽略的事实里：

二层以太网帧没有“寿命”，而交换机对广播帧和查不到表项的帧，默认动作都是泛洪。

前一条决定了循环不会自己停下来，后一条决定了循环会被放大。下面的风暴、MAC 漂移、单播沦陷，以及 STP 为什么只能从几何上破环，都要在这两条之上再叠一层机制才能讲清。

二、先补一个基本功：交换机的 MAC 表是“源学习，目的转发”

要讲清环路，得先讲清交换机平时是怎么干活的。这里有一个非常小、却极其关键的点，很多人记反了。

交换机对每个收到的帧，都会独立地做两个动作：

• 学习。 取帧的源 MAC 加上入端口和所属 VLAN，写入或刷新一条表项：“(VLAN, 这个源 MAC) 在某号端口方向”，并重置该表项的老化计时器（缺省 300 秒）。MAC 表就是这么一条条攒出来的。
• 转发。 取帧的目的 MAC，在同一 VLAN 内决定去向：广播地址（全 F）不查表，直接泛洪；组播地址在没有对应组播转发表项时同样泛洪；单播地址才查 MAC 表，查到就从对应端口精确送出，查不到（未知单播）就从除入端口外、同 VLAN 内的所有端口泛洪出去。

一句口诀记住：源学习，目的转发。

这里有两点要讲清楚。

第一，最常见的误区是以为 MAC 表按“目的 MAC”建立；建表只认源 MAC，目的 MAC 只在转发那一刻用一次。

第二，学习是无条件的：只要帧进来，源 MAC 就被学一次，哪怕这个帧随后因为目的地就在入端口方向而被丢弃，表项照样被刷新。

这两点现在看着不起眼，但它们正是后面“MAC 漂移”的微观真相，先埋个伏笔。

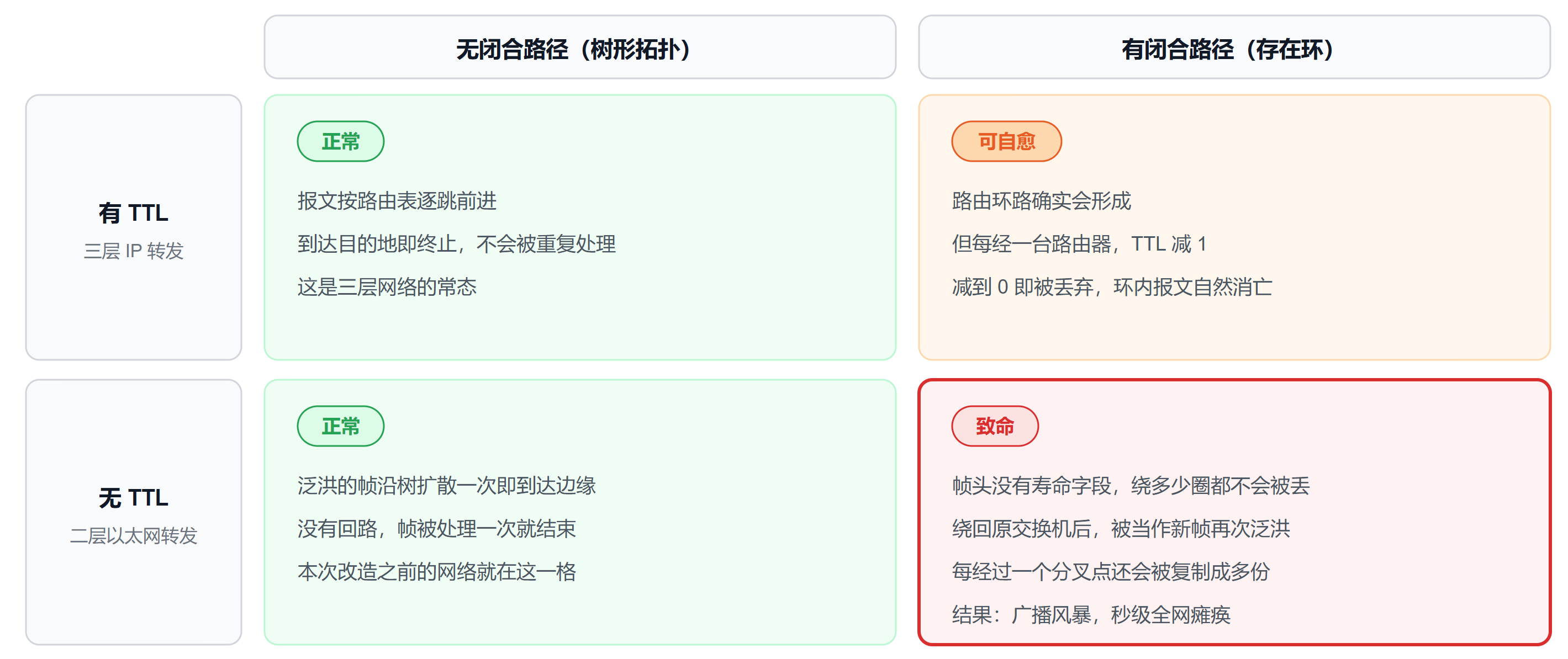

三、环路的本质：两个要素，缺一不可

环路风暴由两个条件叠加产生，缺一不可。

要素一：存在一条物理上闭合的路径

从某台交换机出发，沿着链路走，能不重复地兜一圈回到它自己。这是“环”的几何前提。第一节那个菱形就是典型：本意做冗余的链路，无意间把路径闭合了。

要素二：二层以太网帧头里没有 TTL

这是真正致命的一点。

三层 IP 报文有 TTL（Time To Live，生存时间），每经过一个路由器减 1，减到 0 就被丢弃。所以即使三层路由成了环，报文也会自然消亡，不会无限累积。

但二层以太网帧头里没有任何这样的“寿命”字段。一个帧只要还在链路上，就不会因为“走太久”“绕太多圈”而被丢掉。

两者叠加，灾难就注定了

把这两个要素，和上一节“泛洪”那条规矩合在一起，因果链就闭合了：一个广播帧被泛洪出去 → 它沿着闭合路径绕一圈，从另一个端口又回到了这台交换机 → 交换机一看“这是个广播帧”，忠实地再次泛洪 → 帧再绕一圈回来 → 再泛洪……

因为没有 TTL 让它消亡，这个过程不会自行停止。

这就是环路的本质：一个本该被处理一次就结束的帧，因为“闭合路径 + 无寿命机制”，变成了一台永动机。

四、从“循环”到“风暴”：致命的是放大

如果只是一个帧安静地绕圈，还不至于叫“风暴”。真正让网络崩溃的，是自我复制带来的指数级放大。

放大发生的条件：环路域里存在分叉点

先加一个限定条件，否则结论会被反证。纯粹的单环里（每台交换机在环内只有一个入口和一个出口），广播帧首次泛洪后分成顺、逆两份，之后每台交换机只有一个环内出口，帧数不再翻倍。以太网帧没有 TTL，这两份帧会一直循环下去，每注入一个新广播帧就再多两份。单环里帧数随注入线性累积，最终同样占满链路，但时间尺度慢得多，不是指数增长。

指数放大需要同时满足两个条件：环路域内至少有一台交换机，除入端口外有至少 2 个端口处于转发状态；这些端口复制出的帧中，至少 2 份能沿不同路径回到环内。这样的交换机就是分叉点，帧每经过一次被复制成多份。

回到第一节的菱形拓扑，两个条件都满足：汇聚 A 有 5 个下行口和 1 个上行口，一个从核心方向进来的广播帧在 A 这里被复制成 5 份（泛洪不含入端口），这 5 份分别经 5 台接入交换机上行到汇聚 B，再回到核心、重新进入 A。5 个菱形共用顶部，分叉点密集，实际放大系数远大于 2。

放大有多快：一个量级估算

以千兆链路估算。以太网最小帧 64 字节，加 8 字节前导码和 12 字节帧间隙，线路上占 84 字节即 672 bit，串行化时间 672÷10⁹≈0.67 μs。绕一圈按 4 跳计，每跳存储转发加排队时延按 2～5 μs 估计（企业级交换机的典型量级），一圈耗时 10～25 μs。

按最保守的每圈翻倍算，20 圈后帧数超过百万（2²⁰≈1.05×10⁶），耗时 200～500 μs。但这只是理论上界：千兆链路每秒最多承载约 1.49×10⁶ 个最小帧，一圈时间内单条链路最多通过 15～37 帧，从 1 帧翻倍到这个量级只要 4～6 圈。指数增长在约 40～150 μs 后就因链路饱和、队列丢帧而终止，之后流量维持在线速。

估计：单条链路在百微秒量级被占满，设备表现为全网不可用在秒级。两者口径不同，前者指链路饱和，后者指业务和管理面失效，后者要等上送队列堆积、MAC 表失准、协议报文丢失这些次生效应逐级发作。第一节“割接完成，几分钟后全网瘫痪”里的几分钟，是故障被人察觉并确认的时间，不是风暴形成的时间。

为什么 CPU 会被打爆

带宽被挤满不难理解。但二层转发由转发芯片（ASIC）完成，为什么 CPU 也会到 100%？有四条路径：

1. 上送流量激增。 广播帧中相当一部分需要控制面处理，如 ARP 请求、DHCP 报文、各类协议报文，这些帧会进入 CPU 上送队列。
2. MAC 表高频改写。 环路使同一源 MAC 在多个端口间反复漂移（MAC flapping），每次表项变动都伴随软件侧同步、老化计时器刷新和告警上报，改写频率足够高时，这部分开销压过正常业务。
3. 管理面被挤占。 上送队列占满后，SSH、Telnet、SNMP 报文一同被丢弃，表现为登录不进去。
4. 协议报文被挤掉，形成正反馈。 BPDU 和路由协议 Hello 报文同样走上送队列。即便设备通过 CoPP 对 BPDU 做了上送优先级保障，极端风暴下仍可能丢失；一旦 BPDU 丢失或超时，STP 误判拓扑、反复收敛，破环机制被风暴本身破坏。这条最需要警惕：风暴严重到一定程度，STP 会跟着失效。

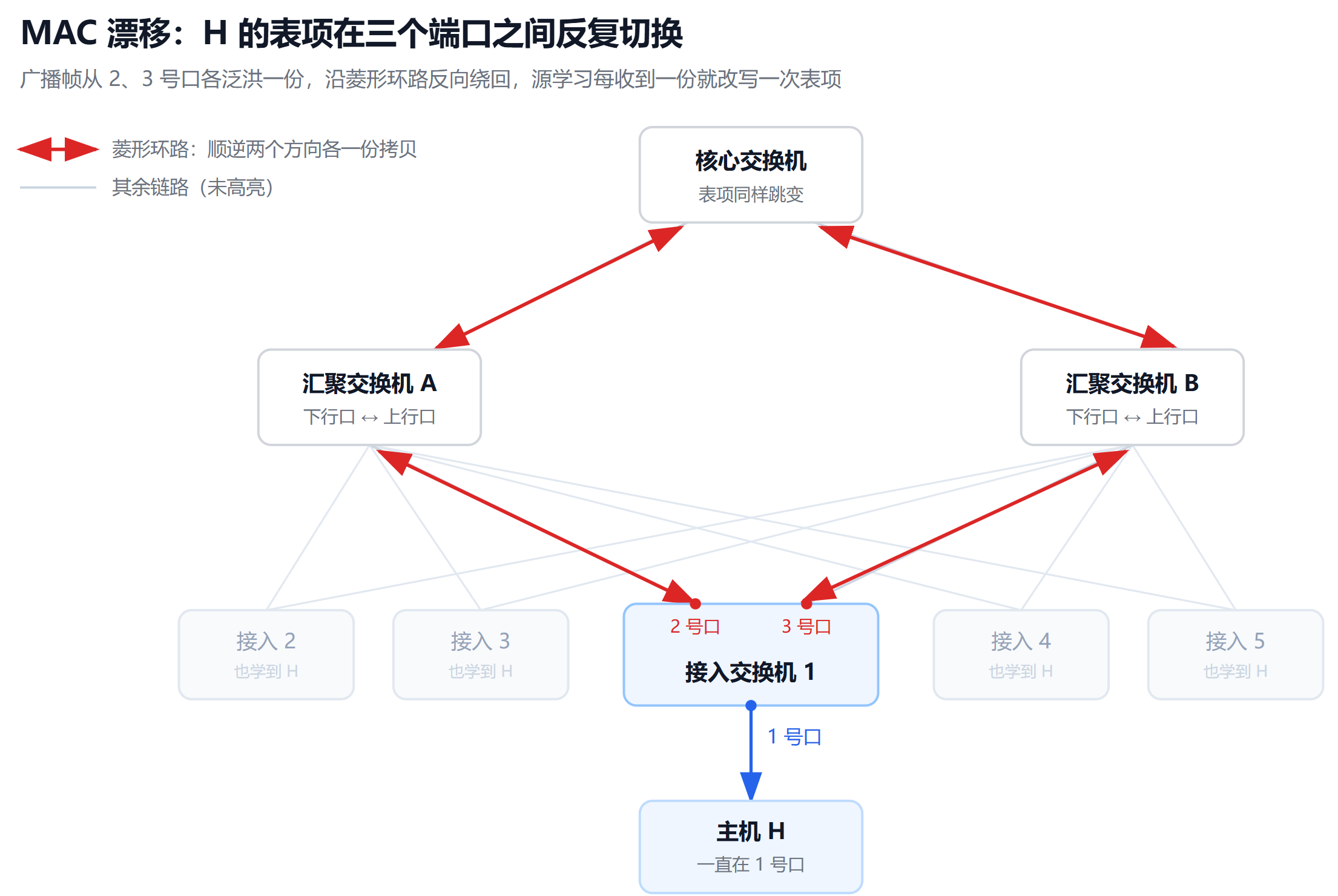

MAC 漂移：主机没动，表却跳了

主机 H 接在交换机 SW1 的 1 号口上。正常情况下，SW1 的 MAC 表里有一条表项：H 的 MAC 对应 1 号口，发给 H 的帧都从 1 号口送出。

环路出现后，H 发出的广播帧进入环路开始循环。交换机转发不修改源 MAC，因此循环中的每一份拷贝，源 MAC 都是 H 的。

这些拷贝绕环一圈后，会从 SW1 的环路端口（假设是 2 号口）回到 SW1。SW1 无法识别这是绕回来的帧，只按源学习规则处理：源 MAC 为 H 的帧从 2 号口进入，就把表项改写为 H 的 MAC 对应 2 号口。

这条表项与实际不符：H 仍然接在 1 号口上，位置没有变化。但帧在环里持续循环，每从 2 号口进来一次就改写一次，H 的表项在 1 号口和 2 号口之间反复切换。这就是 MAC 漂移，排查时看到的 mac-move / flapping 告警，微观上就是这么来的。源学习不校验帧是否绕环回来，只认入端口，所以在闭合路径下这种改写不可避免。

单播沦陷：连“定向”的特权也没了

正常情况下，泛洪只发生在三类帧上：广播帧、没有组播转发表项的组播帧、目的 MAC 查不到的未知单播帧。已知单播查表命中后定向送出一个端口，不进环路，因此不参与放大。这条豁免完全依赖 MAC 表的准确性。

MAC 表被漂移搅乱后，豁免失效，分两条路径。一是查不到表：STP 拓扑变更（TC，Topology Change）触发 MAC 表快速老化，老化时间从缺省 300 秒临时缩短到 Forward Delay（缺省 15 秒），RSTP/MSTP 则直接清空相关端口上学到的表项；风暴下学习和改写频率超出芯片处理能力，部分表项也建不起来。两种情况查表都落空，帧按未知单播泛洪。二是查得到但表项指向环路端口，交换机严格按表执行，把本该点对点的单播准确地送进了环里。

需要区分的是，第一条路径里的老化是 TC 触发的快速老化，不是常规老化：环里持续有 H 的源 MAC 帧在刷新表项，常规老化根本轮不到。

前者走泛洪路径，后者走定向路径，结果都是单播加入放大。泛洪引擎的输入范围，就此从广播和组播扩大到几乎所有帧。

五、破环：先看全部手段，再看 STP 为什么是默认选项

病因清楚了，再看对策。回看环路的两个要素：

• 要素二（帧没有 TTL）是协议设计层面的硬伤，改不了。 以太网帧格式是定死的，没有任何机制能给存量的二层世界加上寿命字段。
• 所以所有工程手段都作用在要素一：不让路径闭合，或者闭合了也别让它循环起来。

可用手段有五类

工程上常见的手段有以下五类，作用层次不同，不是互斥关系：

手段	作用机制	是否真正破环
生成树协议（STP / RSTP / MSTP）	逻辑上阻塞冗余端口，把拓扑修剪成树	是，主动破环
环路检测协议（H3C / 华为 loopback-detection，锐捷 RLDP）	周期性发探测帧，收到自己发出的帧即判定成环，阻塞或关闭该端口	是，被动检测后破环
堆叠 / M-LAG	把两台汇聚虚拟成一台，双上联收敛为逻辑单上联，拓扑本身无环	是，从拓扑上消除环
三层到边缘	缩小二层广播域，把环路影响范围限制在单个接入层	部分，缩小爆炸半径
风暴抑制（storm-control）	对广播、组播、未知单播设速率或比例阈值，超限丢弃	否，只限损不破环

要点：风暴抑制不是破环手段。 它能在环路发生时保住一部分带宽和 CPU，让设备还能登录进去排查，但环依然存在，业务依然不通。把 storm-control 当破环方案配上就以为安全，是常见误判。

在本文这个菱形拓扑里，如果两台汇聚支持 M-LAG，它是比 STP 更优的选择：两条上联同时转发，带宽利用率翻倍，且没有生成树收敛过程。选 STP 的场景通常是设备不支持 M-LAG、跨厂商互联、或存量网络不便改造。下面聚焦 STP。

STP 做的事：从几何上掐断跑道

生成树协议（STP，Spanning Tree Protocol；及其演进版 RSTP、MSTP）的思路很纯粹：在每个环里，逻辑上阻塞掉一个端口，让它进入 Discarding（丢弃）状态，接收并处理协议报文 BPDU（Bridge Protocol Data Unit，桥协议数据单元），但不转发业务数据、不学习 MAC。路径不再闭合，帧绕到那个被阻塞的口就过不去了，永动机失去了跑道。

它是从几何上破环的。物理线还在，阻塞口随时可以在主链路故障时顶上来，这就是冗余的意义；但逻辑拓扑被修剪成了一棵无环的树，“生成树”因此得名。

放回第一节的菱形拓扑：STP 跑起来之后，每台接入交换机的两条上联里，会有一条被自动阻塞，另一条正常转发。阻塞口的数量恰好等于第一节算出来的独立环路数 5。主用上联一断，阻塞口秒级接管。

单实例下的一个副作用：汇聚 B 近乎全闲置

这里有一个容易被忽略的后果，它决定了 RSTP 和 MSTP 之间怎么选。

假设核心为根桥，汇聚 A 优先级次低。5 台接入到根桥的两条路径开销相同，选举时按“指定桥 BID 更小者优先”比较，结果是5 台接入全部选择经汇聚 A 上行，5 个阻塞口全部落在朝向汇聚 B 的上联上。

也就是说，在单生成树实例（RSTP）下，汇聚 B 的下行链路全部不转发业务，它退化成一台纯备份设备。这不是配置错误，是单实例生成树的固有结果：全网只有一棵树，所有 VLAN 共用同一套阻塞口。

要摆脱这个限制，需要 MSTP（Multiple Spanning Tree Protocol，多生成树协议）：把 VLAN 分组映射到不同实例，每个实例算一棵树，让不同实例的阻塞口落在不同汇聚上，两台汇聚各承担一部分流量。 这也是实网中很少直接用 RSTP 收尾的原因：环破了，但一半的汇聚设备闲着。

一个常见的认知误区：root 与破环

很多人配 STP 时，脑子里把“设核心为根桥（root）”和“破环”划上了等号，以为是核心当了根，才把环破开的。

请记住这句话：

让核心当 root 解决的是生成树长什么形状、阻塞口落在哪的问题，不解决“能不能破环”的问题。不设 root 也能破环，只是树可能长歪；所以设 root 是为了让树长得合理，它不是破环的前提。

因果顺序是反的：STP 一旦在全网正常跑起来，环就破了（前提是每台设备都正常参与、BPDU 收发正常）。谁当 root，只决定这棵树长成什么样、那个被牺牲的阻塞口落在谁身上。

一个反例，把这件事说清

设想这样一个翻车现场：某网工配好了 STP，网络确实不风暴了，但业务时快时慢。一查，root 跑到了一台接入交换机上。生成树以它为中心展开，核心到其中一台汇聚的主干链路被阻塞，去往这台汇聚的流量只能绕经那台接入交换机，由一条接入级上联口承载本该走主干的流量。

环，破了；树，长歪了。

为什么 root 会跑到接入交换机上？因为默认所有设备的桥优先级都是 32768，根桥靠比较 MAC 地址大小产生，结果完全不可控。这就是为什么实战中要显式指定根桥：目的是让那个不可避免的阻塞口，落在我们希望它落的地方。

需要补一句：光设优先级还不够。 后来接入网络的任何一台设备，只要桥优先级更低（比如某人私接了一台默认优先级为 0 的旧交换机），照样能把根抢走。防住这一点需要在核心的下行口配根保护（root-guard）：端口一旦收到优先级更高的 BPDU，就被置为 Discarding，直到这类 BPDU 停止出现为止，根因此锁在核心上。

六、结语：一切都回到那个没有 TTL 的帧

从一次真实的瘫痪走到一组破环手段的取舍，全文只讲了一件事：环路风暴的根源，是一个没有寿命的帧，在一条闭合的路径里，被交换机忠实地无限复制。

把因果链再收一遍：

• 二层帧头没有 TTL，帧不会自己消亡，这是前提。
• 交换机对广播、无组播转发表项的组播、未知单播的默认动作是泛洪，这是循环得以持续的机制。
• 环路域里存在分叉点时，泛洪把循环变成指数放大，这是从“循环”升级为“风暴”的条件。
• “源学习”按入端口改写表项，使 MAC 表与主机实际位置不符（MAC 漂移）；“目的转发”再依据这张失准的表，把单播也送进环路或降级为泛洪。带宽、CPU、MAC 表、BPDU 四者正反馈，秒级瘫痪。
• TTL 这个硬伤改不了，所以所有对策都作用在闭合路径上：STP 逻辑阻塞、环路检测被动阻断、M-LAG 从拓扑上消环、三层到边缘缩小范围。风暴抑制只限损，不破环。
• root 决定树长成什么样，不决定能不能破环；显式设优先级要配合根保护才守得住。
• STP 破环依赖 BPDU 正常收发，而风暴本身会挤掉 BPDU。storm-control 虽然不破环，但它保住的那部分上送队列，恰恰是 STP 还能继续工作的条件。

理解了那个不会消亡的帧，环路就从一个需要背下来的故障类型，变成一个可以推导出来的结果。
