信息时代的背面 02｜二层环路为什么会瘫痪整个网络
《信息时代的背面》系列每期拆解一个“粗看都对”的网络常识。本期是第 02 期，上一期讲了三层交换机如何靠目的 MAC 判定是否路由。
为了提高可靠性，网络中经常会部署冗余链路：两台设备之间多拉一根线，或者多台设备互相连接，这样某条链路断了，流量还能走另一条。但冗余链路也带来了一个风险：环路。
所谓环路，就是报文从一台设备出发，经过几台设备转发，又回到了这台设备，然后继续被转发出去，在网络中不停地“绕圈”。
环路既可能出现在二层网络中，比如交换机之间的连线形成了一个环；也可能出现在三层网络中，比如两台路由器的路由配置错误，互相把报文指向对方。
这两种环路的表现差别很大：
- 三层环路发生时，通常只是去往某个网段的流量不通。在主机上 ping 目的地址，会收到“TTL 超时”的提示，网络的其他部分照常工作。
- 二层环路发生时，整个 VLAN 甚至整个网络可能在几秒内瘫痪：交换机端口指示灯快速闪烁，设备无法登录管理，大量用户无法上网。
同样是环路，为什么二层环路能瘫痪整个网络，三层环路却通常只影响部分流量？
很多人会把原因归结为“二层网络里广播多、流量大”。广播多确实是二层环路的现象之一，但它不是根本原因。
真正的区别在于：三层环路中的报文绕一定次数后会自己消失，而二层环路中的帧永远不会消失。同样是在环路里绕圈，一个能停下来，一个停不下来，答案就在报文头里。
一、核心判据：报文头里有没有 TTL
两种环路后果不同，根本原因在于：
IP 报文头有 TTL 字段，每经过一台三层设备减 1，减到 0 就被丢弃；以太网帧头没有类似的字段，交换机二层转发时也不修改帧。
所以，三层环路中的报文寿命有限，绕一定次数后必然消失；二层环路中的帧没有任何机制让它消失，会一直循环下去。
二、判据为什么成立
2.1 TTL 字段的作用
TTL 是 Time To Live 的缩写，意思是“生存时间”。它是 IPv4 报文头中的一个 8 位字段，取值范围是 0 到 255。（IPv6 中对应的字段叫 Hop Limit，作用相同。）
虽然名字叫“时间”，但实际使用中它表示的是报文最多还能经过几台三层设备：
- 主机发出报文时，会给 TTL 设一个初始值。常见的初始值有 64（多数 Linux 系统）、128（Windows 系统）和 255（很多网络设备）。
- 报文每经过一台路由器或三层交换机，TTL 减 1。
- 如果 TTL 减到 0，这台设备就丢弃报文，并向报文的源地址发送一条 ICMP 超时消息，告诉对方“报文在路上过期了”。
TTL 的设计目的，就是防止报文因为路由错误在网络里无限转发。
2.2 以太网帧头里没有生存时间字段

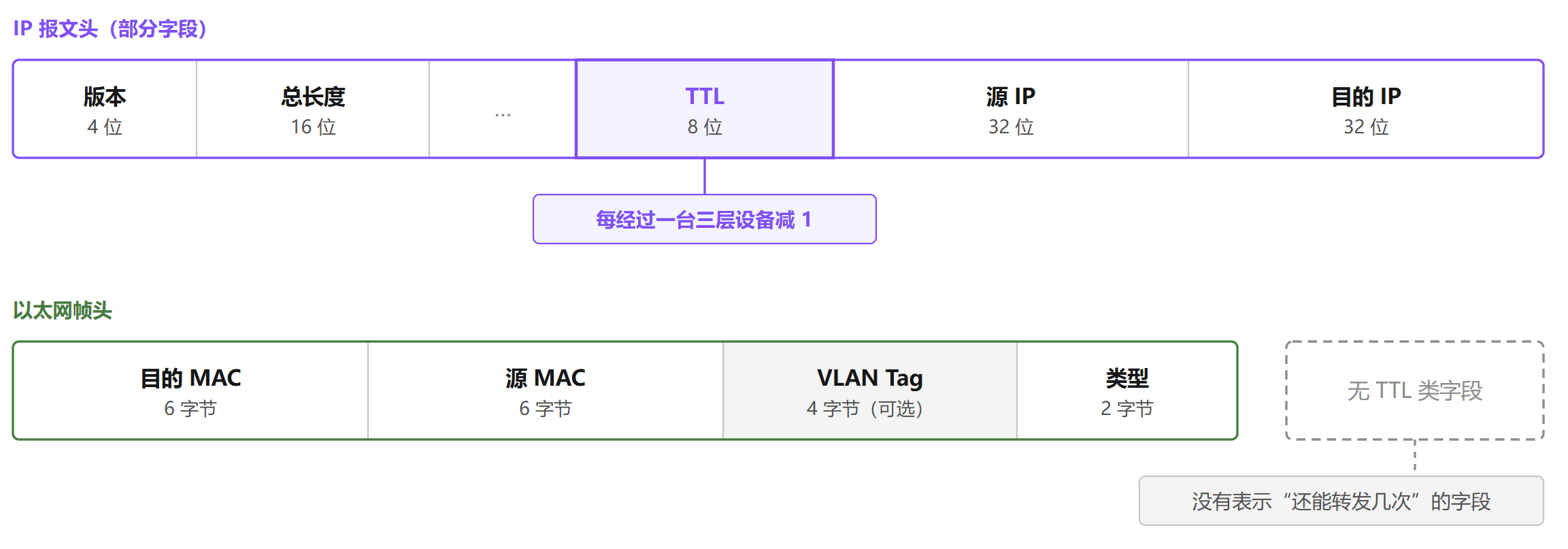

再看以太网帧头的结构：
以太网帧头只有四部分：目的 MAC、源 MAC、可选的 VLAN Tag，以及表示上层协议类型的类型字段。其中没有任何字段可以用来限制帧被转发的次数。
为什么以太网当初不设计这样的字段？这和以太网的起源有关。
早期的以太网是一根共享的同轴电缆，所有主机都连在这根电缆上，一台主机发出的帧，其他主机直接就能收到，帧根本不经过“转发”，自然也就不需要限制转发次数。
后来出现了网桥和交换机，它们的设计原则是对主机“透明”：主机不需要知道交换机的存在，交换机也不修改经过的帧。
为了避免环路，以太网另外引入了 STP（生成树协议），通过阻塞冗余链路，保证网络中任意两点之间只有一条路径。换句话说，以太网防环靠的是“不让环路出现”，而不是“让环路中的帧自动消失”。
2.3 与第 01 期的结论对应
上一期我们讲过，三层交换机做两种转发时，对报文的处理方式不同：
- 三层转发：重写源 MAC 和目的 MAC，TTL 减 1，重新计算校验和。
- 二层转发：报文内容一个字节都不改。
这正是两种环路后果不同的原因。三层转发每经过一跳就“消耗”报文的一点寿命，二层转发则完全不会。
三、三层环路的过程
先看三层环路是怎么发生和结束的。

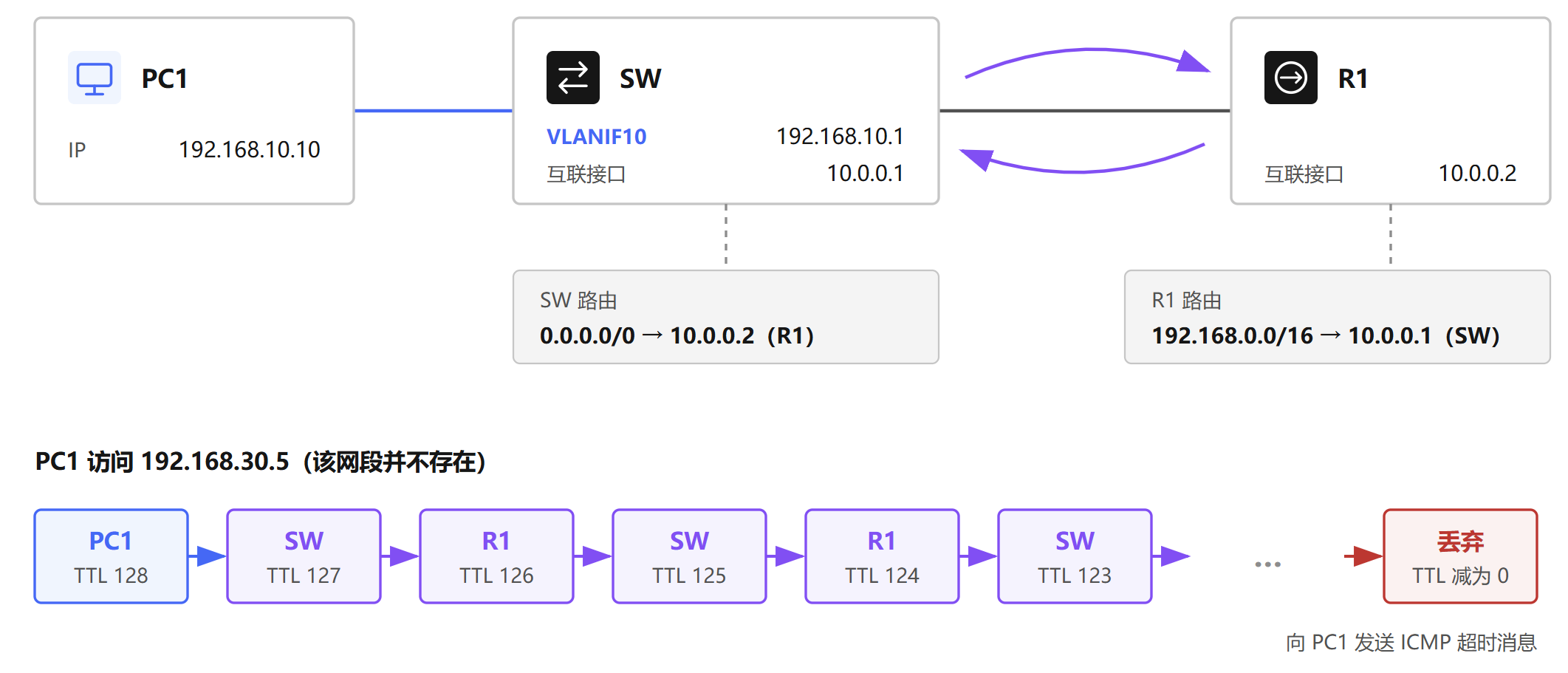

在基础环境的基础上，我们给 SW 增加一个上行出口路由器 R1。SW 和 R1 之间是一个互联网段：SW 的地址是 10.0.0.1，R1 的地址是 10.0.0.2。
两台设备上各配置了一条路由：
- SW 上配置了默认路由，指向 R1。默认路由的意思是：目的地址匹配不到其他任何路由时，就交给 R1。
- R1 上配置了一条汇总路由 192.168.0.0/16，指向 SW。汇总路由是用一条范围较大的路由代替多条具体路由，这里表示“所有 192.168 开头的地址都交给 SW”。
现在 PC1 访问 192.168.30.5，而这个网段在网络中并不存在：
- PC1 发出的报文 TTL 为 128（Windows 系统），到达 SW。
- SW 的路由表中只有 192.168.10.0/24 和 192.168.20.0/24 两个直连网段，都匹配不上，于是按默认路由交给 R1，TTL 减为 127。
- R1 查路由表，192.168.30.5 属于 192.168.0.0/16 的范围，于是交回 SW，TTL 减为 126。
- SW 再次按默认路由交给 R1……
报文就这样在 SW 和 R1 之间来回往返，每经过一次 TTL 减 1。大约往返 60 多次后，TTL 减到 0，报文被丢弃，PC1 收到一条 ICMP 超时消息。
如果此时在 PC1 上用 traceroute 跟踪路径，会看到 SW 和 R1 的地址交替出现，这是判断三层环路的典型现象。（这个例子同时涉及最长前缀匹配的原理，第 07 期会详细讲解。）
这次环路的影响范围是有限的：
- 只有去往 192.168.30.0/24 这类“不存在网段”的报文会进入环路。
- 每个报文最多往返几十到一百多次就会消失。
- 其他正常流量不受影响。
四、二层环路的过程
再看二层环路。

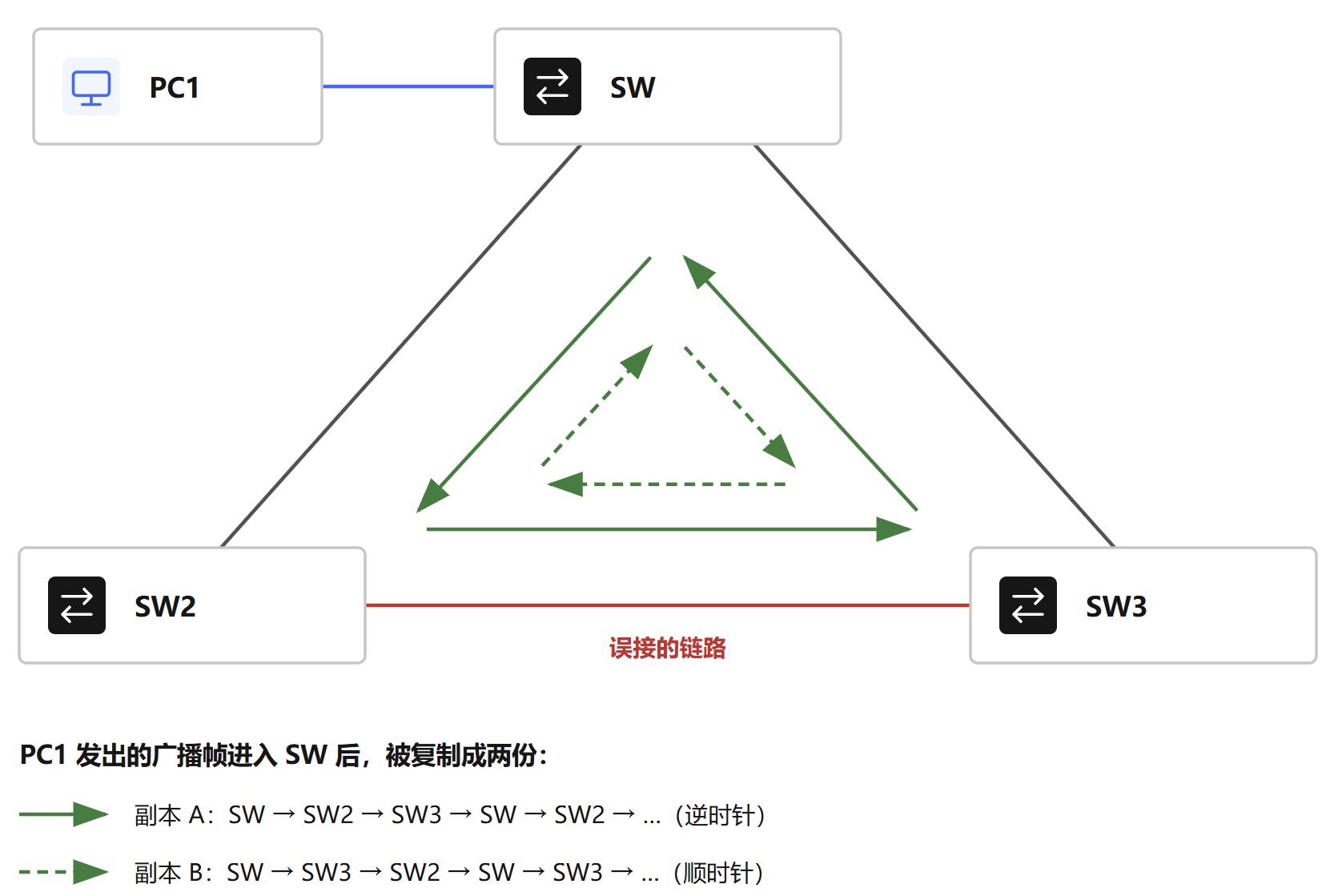

在基础环境中，我们再增加两台接入交换机 SW2 和 SW3，它们各自通过一根线连到 SW 上。某天有人在 SW2 和 SW3 之间多接了一根线，三台交换机就形成了一个环。
为了说明问题，假设三台交换机都没有运行 STP。
4.1 广播帧永久循环
假设 PC1 要访问网关，先发出一个 ARP 请求。ARP 请求是广播帧，目的 MAC 是 ff:ff:ff:ff:ff:ff。交换机收到广播帧，会向同一 VLAN 内除入端口外的所有端口转发，这叫泛洪。
整个过程如下：
- SW 收到 PC1 的广播帧，向 SW2 和 SW3 方向各发一份。
- SW2 收到后，继续泛洪，其中一份发给 SW3。
- SW3 收到后，继续泛洪，其中一份又发回 SW。
- SW 收到后，又一次泛洪……
与此同时，另一个方向上也在发生同样的过程。于是，PC1 发出的一个广播帧，在环路里变成了两份沿相反方向永久循环的副本。
这里的关键在于，这两份副本永远不会消失。帧头里没有 TTL，每台交换机都原样转发，没有任何一个环节会把它丢掉。
还有两个因素让情况迅速恶化：
- 新的广播不断加入。 网络中的主机随时都在发送广播，比如 ARP 请求、DHCP 请求等。每一个新的广播进入环路后都不会离开，环路里的帧只增不减。
- 循环速度极快。 帧在交换机之间转发一圈只需要几微秒到几十微秒，一个广播帧每秒可以绕环路上万次，每绕一圈，环上每台交换机的所有端口都会再收到一份。
在这个三角形环路中，每个广播帧“只”产生两份循环副本。如果某台交换机有更多条链路接入环路，每次泛洪还会复制出更多副本，增长会更快。
最终的结果是：链路带宽被循环的广播帧占满，正常业务流量无法传输。这就是广播风暴。
4.2 MAC 地址表漂移
除了广播风暴，二层环路还会破坏交换机的 MAC 地址表。
先解释一下 MAC 地址表：交换机收到帧时，会记录“这个源 MAC 是从哪个端口进来的”，形成一张 MAC 地址表。之后有帧要发往这个 MAC 时，交换机就查表，从对应端口发出去。
正常情况下，SW 从直连 PC1 的端口收到 PC1 的帧，于是记录：PC1 的 MAC 在连接 PC1 的端口上。
但在环路中，PC1 发出的广播帧会绕一圈回到 SW。这时 SW 是从连接 SW2 或 SW3 的端口收到这个帧的，帧的源 MAC 仍然是 PC1。于是 SW 会更新表项，认为 PC1 已经“搬到”了连接 SW2 的端口；过一会儿，另一份副本从 SW3 方向到达，SW 又把表项改成连接 SW3 的端口。
1 | SW 的 MAC 地址表中，PC1（00:1b:21:3a:4f:10）的表项： |
这种现象叫做 MAC 地址漂移。它的后果是：其他主机发给 PC1 的正常单播帧，会被 SW 发到 SW2 或 SW3 方向，而不是发给 PC1。即使链路带宽还没有被占满，通信也已经不正常了。
4.3 设备 CPU 负载升高
第 01 期 6.1 节讲过：交换机收到 ARP 请求这类广播帧时，除了在 VLAN 内泛洪，还会复制一份上送 CPU，因为三层接口本身也是这个广播域的成员，需要判断这个请求是不是在问自己。
在二层环路中，同一批广播帧每秒绕环上万次，每次经过 SW 都要上送一次 CPU。交换机 CPU 的处理能力远低于转发芯片，很快就会被占满，带来一系列连锁反应：
- 设备无法通过网络登录管理，排查故障更加困难。
- 设备需要处理的协议报文（如路由协议报文）来不及处理而被丢弃，导致路由中断等其他故障。
- 连接在环路上的主机也会不停地收到大量广播，网卡和系统负载升高。
这就是为什么二层环路发生时，往往表现为“整个网络瘫痪”，而不只是某几台主机不通。
五、二层环路与三层环路对比
| 对比项 | 三层环路 | 二层环路 |
|---|---|---|
| 报文寿命 | 有限，TTL 减到 0 后丢弃 | 无限，帧头没有 TTL |
| 进入环路的流量 | 去往特定网段的报文 | 广播帧、未知单播帧，以及受 MAC 漂移影响的单播帧 |
| 流量变化趋势 | 每个报文绕几十到一百多次后消失 | 只增不减，直到占满链路带宽 |
| 影响范围 | 通常只影响去往环路网段的流量 | 整个广播域，甚至整个网络 |
| 典型现象 | ping 提示 TTL 超时；traceroute 中两台设备地址交替出现 | 端口指示灯快速闪烁；设备 CPU 占用率高；MAC 地址漂移；网络整体不可用 |
| 主要防护机制 | 路由协议自身的防环机制，TTL 作为最后保障 | STP 等防环协议，阻止环路出现 |
六、特殊情况
6.1 三层环路同样会消耗带宽
三层环路的影响有限，但不等于没有影响。
TTL 初始值较大时，一个报文可以在环路中往返上百次，相当于这个报文占用的带宽被放大了上百倍。如果进入环路的流量本身就很大，例如有大量主机持续访问一个不存在的网段，环路所在的链路同样可能拥塞，进而影响经过这条链路的正常业务。
6.2 单播帧在二层环路中的表现
二层环路中，并不是所有帧都会循环：
- 已知单播帧：交换机的 MAC 地址表中有目的 MAC 的正确表项时，帧会被直接转发到目的主机所在的端口，通常不会进入循环。
- 未知单播帧：MAC 地址表中查不到目的 MAC 时，交换机会像处理广播一样泛洪，这类帧同样会在环路中循环。
- 受 MAC 漂移影响的单播帧：表项被错误更新后，原本的已知单播帧可能被发往错误方向，甚至进入环路。
所以，环路刚形成时，部分单播业务可能暂时还能通信，但随着 MAC 漂移加剧和带宽被占满，最终都会受到影响。
6.3 环路不一定出现在核心交换机之间
提到二层环路，很多人会想到核心交换机之间的冗余链路配置错误。实际上，现网中很多环路出现在网络边缘，例如：
- 一根网线两端插在同一台小交换机上。 办公室里常见的不可管理小交换机，通常不运行 STP。有人把一根网线的两端都插在它上面，这台小交换机内部就形成了环路，产生的广播风暴会通过上联链路扩散到整个 VLAN。
- 主机网卡桥接。 一台主机有两块网卡，分别连到网络中的两个端口，如果主机上把两块网卡桥接在一起，就会在网络中形成一个经过这台主机的环路。
这类环路的位置通常比较隐蔽，排查时需要从网络边缘逐级定位。
七、二层环路的防护手段
既然以太网帧本身无法限制转发次数，防护的思路只能是：不让环路出现，或者在环路出现后尽快发现并切断。
7.1 STP：阻塞冗余链路
STP 是以太网防环的基础机制。运行 STP 的交换机之间会相互交换协议报文，计算出一个无环的转发路径，然后把多余的端口设为阻塞状态。阻塞端口不转发普通数据帧，从逻辑上切断了环路。
当正在使用的链路故障时，STP 会重新计算，把原来阻塞的端口打开，恢复连通。这样既消除了环路，又保留了链路冗余。
STP 具体如何决定阻塞哪个端口，我们在第 04 期详细讲解。
7.2 环路检测
一些交换机支持环路检测功能：交换机定期从端口发出专门的检测报文，如果这个报文又从自己的端口收了回来，就说明网络中存在环路。检测到环路后，交换机可以告警或关闭相应端口。
这个功能适合部署在连接终端、小交换机的接入端口上，用来发现 6.3 节提到的那类边缘环路。不同厂商对该功能的名称和实现细节有所不同。
7.3 广播风暴抑制
广播风暴抑制是在端口上限制广播帧的速率，超过阈值的广播帧直接丢弃。
需要注意的是，风暴抑制只能缓解广播风暴，不能消除环路。环路依然存在，MAC 漂移等问题依然会发生；而且阈值设置过低时，正常的广播（如 ARP 请求）也可能被误丢。所以它只能作为辅助手段，和 STP、环路检测配合使用。
八、总结
回到开头的问题：同样是环路，为什么二层环路能瘫痪整个网络，三层环路却通常只影响部分流量？
答案在于报文头里有没有 TTL。
IP 报文每经过一台三层设备，TTL 减 1，减到 0 就被丢弃，所以三层环路中的报文必然会消失，影响范围有限。以太网帧头没有生存时间字段，交换机二层转发时又不修改帧，所以环路中的广播帧会永久循环，并且不断累积，最终造成广播风暴、MAC 地址漂移和设备 CPU 过载。
这也解释了以太网的防环思路：既然无法让环路中的帧自动消失，就必须依靠 STP 等机制，从一开始就不让环路出现。
下期预告
很多人认为，Trunk 端口发出的报文都会带上 VLAN Tag。实际上，有一类报文从 Trunk 端口发出时是不带 Tag 的，而两端配置不一致时，还可能导致不同 VLAN 之间的流量串通。下一期《信息时代的背面 03》，讲 Trunk 端口什么时候带 Tag、什么时候不带。
